टैंक SS316L के साथ टर्नकी समाधान तैयारी प्रणाली 3000L (जीएमपी अनुपालन, पूर्ण प्रक्रिया एकीकरण)
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | CHONGYANG |
| प्रमाणन: | ISO,CE |
| मॉडल संख्या: | CY-SPS-500L |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात मानक लकड़ी के बक्से |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 100 सेट/महीना |
|
विस्तार जानकारी |
|||
| क्षमता: | 300L / 500L / 1000L / 2000L / 3000L / कस्टम | सामग्री: | SS316L (उत्पाद संपर्क भाग), SS304 (फ़्रेम) |
|---|---|---|---|
| सतही समापन: | आंतरिक रा ≤0.4μm, बाहरी मैट/पॉलिश | नियंत्रण प्रणाली: | टच स्क्रीन के साथ पीएलसी स्वचालित नियंत्रण (सीमेंस/श्नाइडर वैकल्पिक) |
| समारोह: | मिश्रण, हीटिंग और कूलिंग जैकेट, सीआईपी/एसआईपी सफाई प्रणाली | आवेदन: | फार्मा/बायोफार्मा/कॉस्मेटिक/खाद्य उद्योग |
उत्पाद विवरण

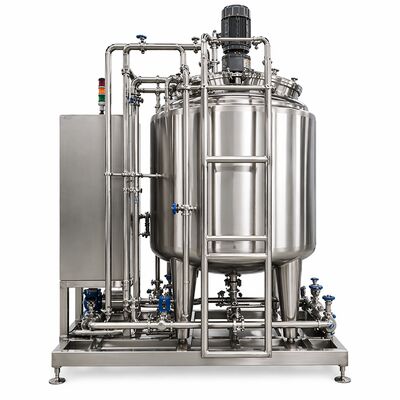

SS316L टैंक के साथ टर्नकी समाधान तैयारी प्रणाली 3000L
परिचय
3000L टर्नकी समाधान तैयारी प्रणालीपूर्ण प्रक्रिया एकीकरण, स्वच्छ SS316L निर्माण, स्वचालित नियंत्रण और केंद्रीकृत सफाई और नसबंदी के साथ बड़े पैमाने पर तरल तैयारी के लिए डिज़ाइन किया गया है।
प्रणाली कच्चे माल की खुराक, मिश्रण, परिसंचरण, हीटिंग, शीतलन, निस्पंदन, भंडारण, सीआईपी, एसआईपी और वितरण को एक समन्वित इंजीनियरिंग समाधान में जोड़ती है।
प्रारंभिक प्रक्रिया डिजाइन और उपकरण निर्माण से लेकर इंस्टॉलेशन समर्थन और कमीशनिंग तक, टर्नकी दृष्टिकोण परियोजना इंटरफेस को कम करता है, निष्पादन दक्षता में सुधार करता है और स्थिर दीर्घकालिक उत्पादन का समर्थन करता है।
उत्पाद अवलोकन
3000L टर्नकी सॉल्यूशन प्रिपरेशन सिस्टम एक एकीकृत प्रसंस्करण प्लेटफ़ॉर्म है जिसे बड़े-बैच तरल निर्माण, मिश्रण, तापमान नियंत्रण, निस्पंदन, भंडारण, सफाई, नसबंदी और उत्पाद वितरण के लिए डिज़ाइन किया गया है।
उत्पाद-संपर्क घटकों का निर्माण किया जाता हैSS316L स्टेनलेस स्टील, जबकि बाहरी संरचनाएं और गैर-संपर्क हिस्से SS304 से निर्मित किए जा सकते हैं।
सिस्टम बैच उत्पादन और अर्ध-निरंतर संचालन दोनों का समर्थन कर सकता है। स्वचालित खुराक और पीएलसी-नियंत्रित प्रक्रिया अनुक्रम मैन्युअल हस्तक्षेप को कम करने और दोहराव में सुधार करने में मदद करते हैं।
इसका मॉड्यूलर स्किड-माउंटेड डिज़ाइन फ़ैक्टरी असेंबली, FAT परीक्षण, शिपमेंट, इंस्टॉलेशन, कमीशनिंग और भविष्य के रखरखाव को सरल बनाता है।
अनुप्रयोग उद्योग
उत्पादन प्रक्रिया

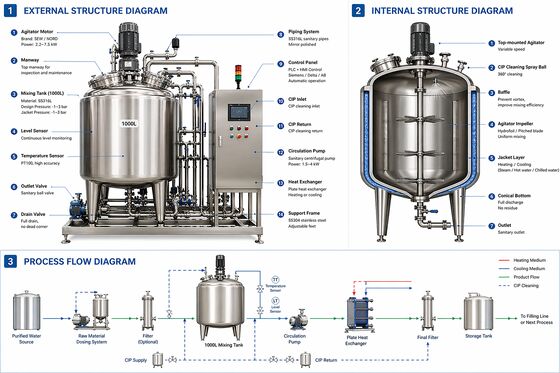

निम्नलिखित प्रक्रिया प्रवाह एक विशिष्ट 3000L टर्नकी समाधान तैयारी प्रणाली के प्रमुख चरणों को दर्शाता है।
पानी और कच्चे माल को स्वचालित खुराक प्रणाली के माध्यम से पेश किया जाता है। एजिटेटर और सर्कुलेशन लूप एकसमान मिश्रण बनाए रखते हैं, जबकि जैकेट प्रक्रिया के तापमान को नियंत्रित करता है। निस्पंदन के बाद, उत्पाद को भंडारण और वितरण में स्थानांतरित कर दिया जाता है। एकीकृत सीआईपी और एसआईपी सिस्टम प्रक्रिया उपकरण और पाइपिंग की स्वचालित सफाई और स्टरलाइज़ेशन का समर्थन करते हैं।
विशेषताएं और लाभ
इंजीनियरिंग, विनिर्माण, परीक्षण, स्थापना समर्थन और कमीशनिंग।
उच्च शुद्धता वाले तरल प्रसंस्करण के लिए स्वच्छ निर्माण।
खुराक, मिश्रण, परिसंचरण, निस्पंदन, भंडारण, सीआईपी और एसआईपी को जोड़ती है।
केंद्रीकृत स्वचालित नियंत्रण, अलार्म, रेसिपी और प्रक्रिया निगरानी।
सिस्टम की स्वचालित सफाई और स्टरलाइज़ेशन का समर्थन करता है।
नियंत्रित बैच तापमान प्रबंधन प्रदान करता है।
उच्च-मात्रा बैच और अर्ध-निरंतर उत्पादन के लिए उपयुक्त।
असेंबली, FAT परीक्षण, परिवहन और साइट स्थापना को सरल बनाता है।
तकनीकी निर्देश
| वस्तु | विनिर्देश |
|---|---|
| नाममात्र क्षमता | 3000 एल |
| उत्पाद-संपर्क सामग्री | एसएस316एल |
| बाहरी सामग्री | एसएस304 |
| आंतरिक सतह फ़िनिश | रा ≤ 0.8 μm; रा ≤ 0.6 या 0.4 μm वैकल्पिक |
| मिश्रण प्रकार | शीर्ष पर स्थापित स्वच्छता आंदोलनकारी |
| मिश्रण गति | 0-60 आरपीएम, समायोज्य |
| गर्म करना / ठंडा करना | जैकेटयुक्त टैंक |
| नियंत्रण प्रणाली | टचस्क्रीन एचएमआई के साथ पूरी तरह से स्वचालित पीएलसी |
| सफाई व्यवस्था | एकीकृत सीआईपी |
| बंध्याकरण प्रणाली | एकीकृत एसआईपी, उपयोगिता और प्रक्रिया आवश्यकताओं के अधीन |
| कार्य का दबाव | 0-0.3 एमपीए, अंतिम पोत डिजाइन के अधीन |
| डिज़ाइन तापमान | -10°C से 120°C |
| बिजली की आपूर्ति | 380V, 50/60 हर्ट्ज, अनुकूलन योग्य |
| इंस्टालेशन | स्किड-माउंटेड/मॉड्यूलर इंस्टालेशन |
| डिज़ाइन का आधार | जीएमपी-उन्मुख स्वच्छ डिजाइन और आईएसओ गुणवत्ता प्रबंधन |
अंतिम विशिष्टताएँ उत्पाद गुणों, चिपचिपाहट, खुराक सटीकता, मिश्रण समय, प्रक्रिया तापमान, निस्पंदन ग्रेड, सफाई विधि, नसबंदी विधि और ग्राहक यूआरएस पर निर्भर करती हैं।
मानक विन्यास
| अवयव | विवरण |
|---|---|
| मिश्रण टैंक | सैनिटरी मैनवे और प्रोसेस कनेक्शन के साथ 3000L SS316L पोत |
| उद्वेग उत्पन्न करनेवाला मनुष्य | टॉप-माउंटेड वैरिएबल-स्पीड मिक्सर |
| खुराक प्रणाली | स्वचालित पानी और कच्चे माल की आपूर्ति |
| जैकेट प्रणाली | हीटिंग और कूलिंग जैकेट |
| कंट्रोल पैनल | पीएलसी, टचस्क्रीन एचएमआई, अलार्म, रेसिपी और इंटरलॉक |
| सीआईपी प्रणाली | परिसंचरण और वापसी व्यवस्था के साथ स्वचालित सफाई इकाई |
| एसआईपी प्रणाली | प्रक्रिया आवश्यकताओं के अनुसार भाप स्टरलाइज़ेशन की व्यवस्था |
| वाल्व | सेनेटरी डायाफ्राम वाल्व, मैनुअल या वायवीय |
| पाइपलाइन | जल निकासी योग्य लेआउट के साथ SS316L स्वच्छ पाइपिंग |
| पंप्स | स्वच्छता परिसंचरण, स्थानांतरण और सीआईपी पंप |
| निस्पंदन इकाई | उत्पाद आवश्यकताओं के अनुसार कार्ट्रिज या झिल्ली निस्पंदन |
| उपकरण | तापमान, दबाव, स्तर, प्रवाह और वैकल्पिक लोड-सेल उपकरण |
| स्किड और फ्रेम | एकीकृत स्टेनलेस-स्टील समर्थन संरचना |
टर्नकी परियोजना का दायरा
वैकल्पिक विन्यास
विशिष्ट परियोजना अनुप्रयोग
3000L टर्नकी प्रणाली ने खुराक, मिश्रण, निस्पंदन, भंडारण और सफाई को एक स्वचालित प्रक्रिया में एकीकृत करके उत्पादन दक्षता में सुधार किया।
पूर्ण प्रक्रिया एकीकरण ने मैन्युअल संचालन को कम किया, बैच पुनरावृत्ति में सुधार किया, और स्थिर उत्पाद गुणवत्ता का समर्थन किया।
डिज़ाइन मानक और दस्तावेज़ीकरण
- जीएमपी-उन्मुख स्वच्छ डिजाइन सिद्धांत
- ISO 9001 गुणवत्ता-प्रबंधन विनिर्माण
- SS316L उत्पाद-संपर्क निर्माण
- स्वच्छता फिटिंग और जल निकासी योग्य पाइपिंग
- सामग्री प्रमाणपत्र और सतह-परिष्करण रिकॉर्ड
- वेल्डिंग, निष्क्रियता और दबाव-परीक्षण रिकॉर्ड
- वैकल्पिक DQ, IQ, OQ और FAT दस्तावेज़ीकरण
- वैकल्पिक FDA- और WHO-उन्मुख दस्तावेज़ीकरण समर्थन
अक्सर पूछे जाने वाले प्रश्नों
दायरे में प्रक्रिया डिजाइन, उपकरण निर्माण, स्किड एकीकरण, पीएलसी प्रोग्रामिंग, एफएटी, स्थापना मार्गदर्शन, कमीशनिंग, प्रशिक्षण और दस्तावेज़ीकरण शामिल हो सकते हैं।
हाँ। सिस्टम को खुराक, मिश्रण, हीटिंग, कूलिंग, निस्पंदन, सीआईपी, एसआईपी, अलार्म और व्यंजनों के लिए पीएलसी और टचस्क्रीन एचएमआई नियंत्रण से लैस किया जा सकता है।
हाँ। क्षमता, टैंक संरचना, मिश्रण विधि, निस्पंदन, स्वचालन, सफाई, नसबंदी और पाइपिंग लेआउट को प्रक्रिया के अनुसार अनुकूलित किया जा सकता है।
एकीकृत सीआईपी और एसआईपी को शामिल किया जा सकता है, लेकिन अंतिम कॉन्फ़िगरेशन उत्पाद आवश्यकताओं, उपलब्ध उपयोगिताओं और आवश्यक सफाई और नसबंदी रणनीति पर निर्भर करता है।
हाँ। रिमोट या ऑन-साइट इंस्टॉलेशन मार्गदर्शन, कमीशनिंग, ऑपरेटर प्रशिक्षण और बिक्री के बाद तकनीकी सहायता प्रदान की जा सकती है।
चोंगयांग जल क्यों चुनें?
चोंगयांग जलअनुकूलित तरल तैयारी प्रणाली, मिश्रण प्रणाली, सैनिटरी टैंक, सीआईपी/एसआईपी प्रणाली, भंडारण और वितरण प्रणाली, और पूर्ण टर्नकी प्रक्रिया स्किड प्रदान करता है।
संपूर्ण 3000एल टर्नकी समाधान तैयारी प्रणाली खोज रहे हैं?
अपने उत्पाद प्रकार, बैच क्षमता, चिपचिपाहट, मिश्रण प्रक्रिया, खुराक आवश्यकताओं, हीटिंग और शीतलन की स्थिति, निस्पंदन ग्रेड, सीआईपी/एसआईपी रणनीति, उपयोगिताओं और स्वचालन आवश्यकताओं को हमारी इंजीनियरिंग टीम के साथ साझा करें।
चोंगयांग वॉटर आपके प्रोजेक्ट के लिए एक अनुकूलित प्रक्रिया डिजाइन, उपकरण कॉन्फ़िगरेशन, पी एंड आईडी, लेआउट, तकनीकी प्रस्ताव और वाणिज्यिक उद्धरण तैयार कर सकता है।
